ミノウラ製3本ローラーの中でもっともポピュラーで初心者から上級者までお使い頂けるロングセラー商品

Moz Roller（モッズローラー）の組み立て方をご紹介したいと思います。

ここでちょこっと豆知識！！

このMoz Rollerの『M』はミノウラ頭文字のM、『o』はローラードラムの形、『ｚ』はフレームを折り畳んだ形状を文字ったものなんです。



さて本題に戻して、モッズローラーの箱を開けると説明書・ローラードラム×3本・フットステップ・前輪ガード・ボルト・ワッシャー・ナットなどなど入っています。

まずはじめにフレームを取り出してみると、この同じように見えるこのフレームは左側用と右側用とあります。

1番はじめに組立に迷うところが『左フレーム』と『右フレーム』の”違い”と”向き”かと思います。

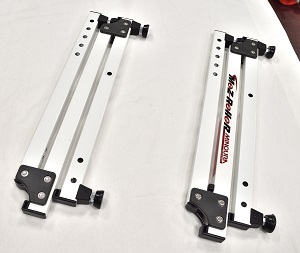

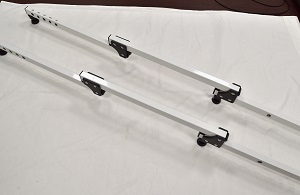

左の画像は向かって左が『左フレーム』、右が『右フレーム』になります。右の画像は、広げて並べて見た状態です。

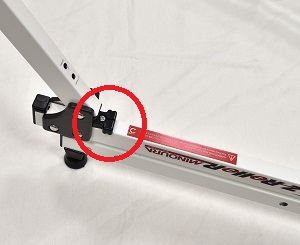

『右フレーム』にはロック解除レバーがついています（赤丸のところに）ついている方が「右側」のフレームです。

ここで注意！フレームにあけられている孔はどちらも左側が【大きく】右側が【小さく】なっています。

左右とも同じ向きで孔があいていますが、間違ったものが入っているというわけではありません！

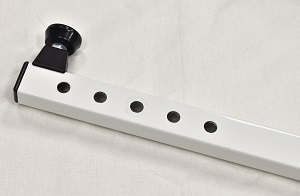

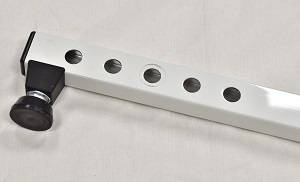

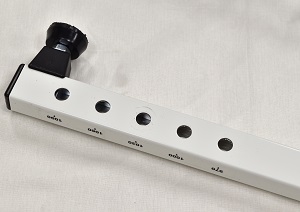

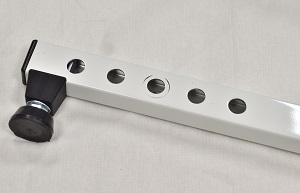

※左フレームの孔の大きさの違い、左側面の孔大・右側面の孔小

※右フレームの孔の大きさの違い、左側面の孔大・右側面の孔小

ローラードラムには左右の方向性はありません。同梱されている3本とも同じ仕様になっています。

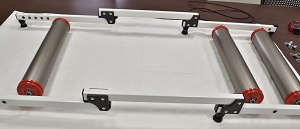

※フレームとローラーを並べた画像

パイプカラーのフレームへの挿入方向は左右どちらも大きい方の孔からフレームに通します。

つまり『左フレーム』は外側の孔の大きい方からカラーを差し込み

『右フレーム』は孔の大きさが反対になっていますのでカラーは内側から差し込みます。

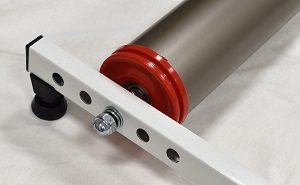

順番はドラムに平ワッシャーを通してパイプカラーの入ったフレームに通し

平ワッシャー、スプリングワッシャー、袋ナットの順に差し込んでいきます。

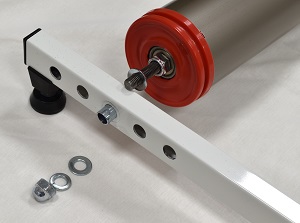

※左側のナット・ワッシャ・パイプカラーの取り付け順番の画像

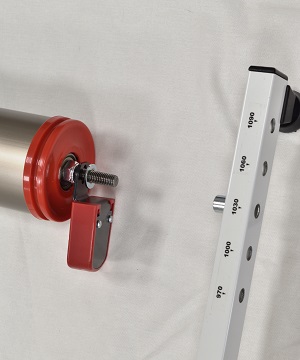

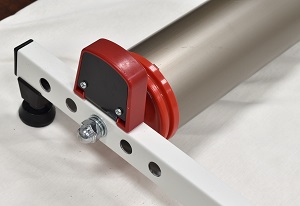

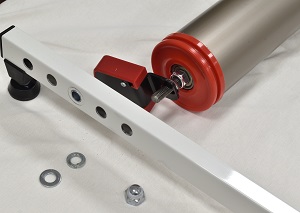

一番前のローラードラムには『前輪ガード』を取り付けますので平ワッシャーの次に『前輪ガード』を取付けて下さい。

※右側のフレームも順番を間違えないように注意して取付けしてください。

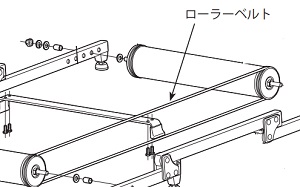

そしてローラードラムを回すために前輪後輪を同時に動かすためのウレタンベルトですが

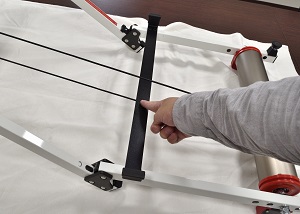

黒い『左右連結フレーム』は必ずウレタンベルトの輪の中をくぐらせておいてください。

くぐっていないと組立ててフレームを伸ばした時にウレタンベルトと『左右連結フレーム』が接触し

摩擦が起こりそのまま使い続けるとウレタンベルトが切れてしまいます。



『左右連結フレーム』を取り付けようとしてもボルトがナットと噛み合わない場合は

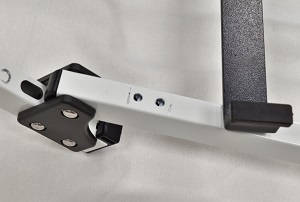

前フレームに内蔵されているコの字型金具が前ローラーのシャフトにひっかかっていて正しい位置に来ていないことが原因です。

いったん前ローラーを取り外して、金具を動かしてから取り付け直してください。

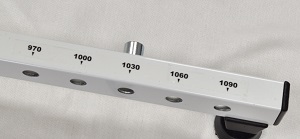

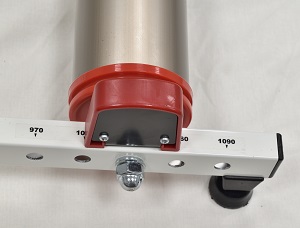

前ローラーはホイールベースに合わせて5段階に取り付け位置を調節することができます。

自転車のホイールベースがを測って適正な位置に前ローラーを装着します。

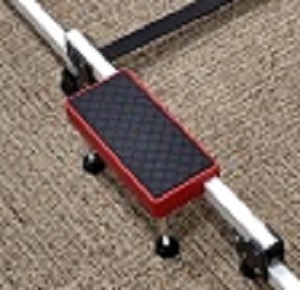

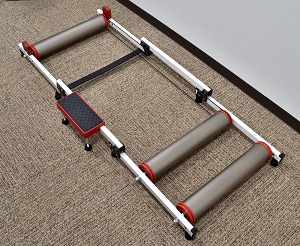

最後に『ステップ』踏み台を取り付けて準備完了となります。

リペアパーツも充実しており各パーツの交換が可能です。 これが「国内生産・ミノウラ」の成せる業と言えますね。

※リペアパーツ

商品名：ウレタンベルト　価格：861円（税抜）

商品名：モッズ用ドラム（モッズローラー/R700兼用）　価格：4,639円（税抜）

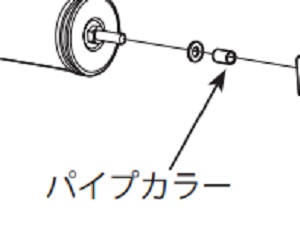

商品名：パイプカラー　価格：83円（税抜）

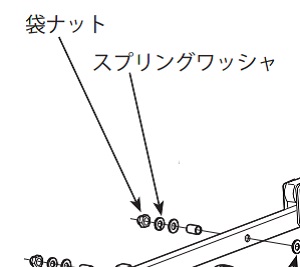

商品名：袋ナット＆ワッシャ2種　1個　（モッズ/R700/R720）　価格：130円（税抜）

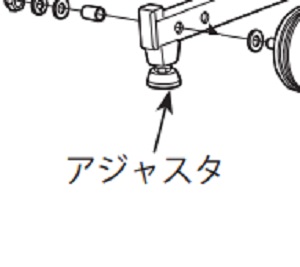

商品名：アジャスターセット　（1セット）　価格：278円（税抜）

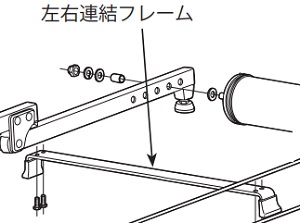

商品名：左右連結フレーム　モッズ用　価格：1,259円（税抜）

商品名：フットステップ　モッズ用　価格：2,009円（税抜）

商品名：左フレーム　モッズ用　価格：6,269円（税抜）

商品名：右フレーム（ロック解除レバー付）モッズ用　価格：6,519円（税抜）

※注意

スモールパーツの価格は（2019.06.03）現在のものになります。

価格は予告なく変更されることがございますので購入の際はご確認ください。
